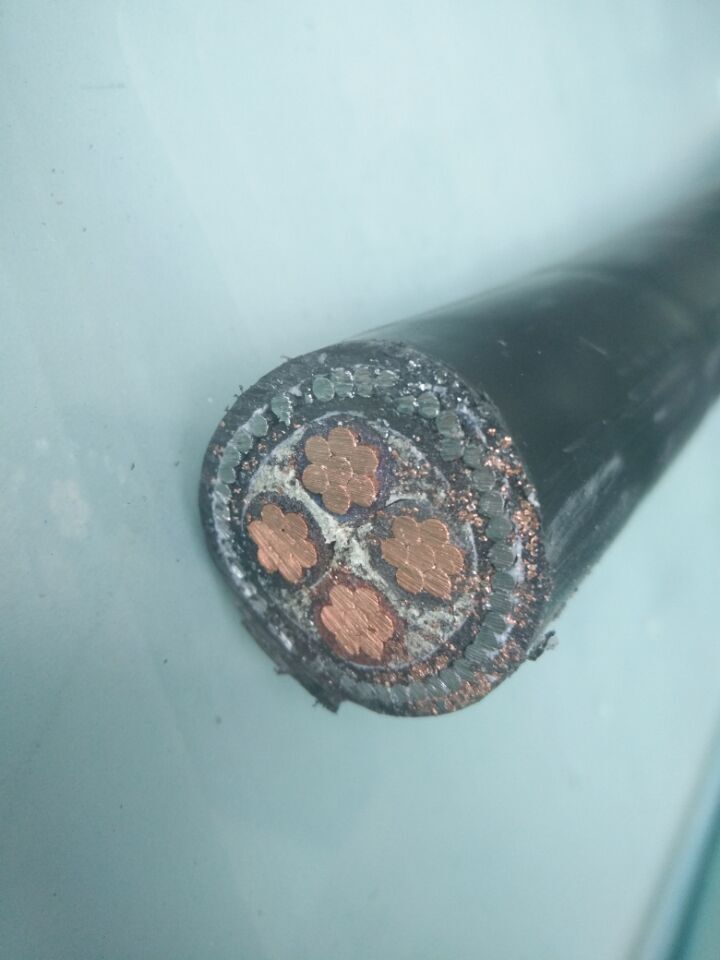

- 商品名稱：WDZ-FSY-YJY交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜
- 添加時間：2019-03-01 16:00:51
- 推薦度：
交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜
一：適用范圍
產品適用于鼠害和或蟻害較嚴重地區的額定電壓為0.6/1kV的電力輸配電線路，在鼠害和或蟻害條件下,不會被破壞,仍能保持良好的電力傳輸性能,同時它又具有無毒無任何污染的綠色環保型電纜特性。
二：產品型號名稱
| 產品型號 | 名 稱 |
| WDZ-FSY-YJY | 銅芯交聯聚乙烯絕緣額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜 |
| WDZ-FSY-YJY23 | 銅芯交聯聚乙烯絕緣雙鋼帶鎧裝額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜 |
| WDZ-FSY-YJY33 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜 |
| WDZ-FSY-YJLY | 鋁芯交聯聚乙烯絕緣額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜 |
| WDZ-FSY-YJLY23 | 鋁芯交聯聚乙烯絕緣雙鋼帶鎧裝額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜 |
| WDZ-FSY-YJLY33 | 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝額定電壓0.6/1kV交聯聚乙烯絕緣無鹵低煙阻燃防鼠防白蟻電力電纜 |
三：產品型號規格
| 產品型號 | 芯 數 | 標稱截面/ mm2 | |
| 銅 芯 | 鋁 芯 | ||
| WDZ-FSY-YJY WDZ-FSY-YJY23 WDZ-FSY-YJY33 | WDZ-FSY-YJLY WDZ-FSY-YJLY23 WDZ-FSY-YJLY33 | 1 | 2.5～300 |
| 2 | 1.5～185 | ||
| 3 | 1.5～300 | ||
| 3+1，4 | 4～300 | ||
| 3+2，4+1，5 | 4～300 | ||
| 注：單芯電纜鎧裝應采用非磁性材料。 |
四：產品使用導則
1. 電纜的導體長期允許最高工作溫度為90 ℃。
2. 短路時（最長持續時間不超過5s），導體的最高溫度不超過250℃。
3. 電纜的敷設溫度不低于0℃，
4. 推薦允許彎曲半徑：
單芯非鎧裝電纜不小于電纜外徑的20倍；單芯鎧裝電纜不小于電纜外徑的15倍；多芯非鎧裝電纜不小于電纜外徑的15倍；多芯鎧裝電纜不小于電纜外徑的12倍
五、技術特性
1. 導體直流電阻：成品電纜導電線芯的電阻在20℃時每公里的數值不大于表格規定。
| 標稱截面 mm2 | 20℃最大直流電阻 Ω/km | 標稱截面 mm2 | 20℃最大直流電阻 Ω/km | ||
| 銅芯 | 鋁芯 | 銅芯 | 鋁芯 | ||
| 1.5 | 12.1 | - | 70 | 0.268 | 0.443 |
| 2.5 | 7.41 | - | 95 | 0.193 | 0.320 |
| 4 | 4.61 | 7.41 | 120 | 0.153 | 0.253 |
| 6 | 3.08 | 4.61 | 150 | 0.124 | 0.206 |
| 10 | 1.83 | 3.08 | 185 | 0.0991 | 0.164 |
| 16 | 1.15 | 1.91 | 240 | 0.0754 | 0.125 |
| 25 | 0.727 | 1.20 | 300 | 0.0601 | 0.100 |
| 35 | 0.524 | 0.868 | 400 | 0.0471 | 0.0778 |
| 50 | 0.387 | 0.641 | - | - | - |
2. 成品電纜工頻交流電壓試驗方法應符合GB/T3048.8的規定，試驗電壓為3500V。
3. 防鼠試驗：電纜樣品應經14天的防鼠試驗，護套末見破壞齒傷痕，達到防鼠破壞一級（最高級）的要求。
4. 防白蟻試驗（群體法）：電纜樣品應經3個月的防白蟻試驗，護套末見蛀蝕齒痕，達到防白蟻蛀蝕破壞一級（最高級）的要求。
六：交貨長度
交貨長度不小于100m。
根據雙方協議，可以任何長度交貨。
長度計量誤差不超過±0.5%。
