YJGCFBP 3×35+3×163卷筒高壓扁平電纜
YJGCFBP卷筒用6-10KV高壓扁平電纜,移動設備（堆取料機、港機）卷筒用6-10KV高壓扁平電纜
一、產品特點及用途
本產品適用于交流額定電壓6/10KV料場、碼頭的堆取料機及港機上變壓器連接用高壓扁平電纜，導體采用鍍錫軟芯結構，導體絕緣采用進口硅橡膠絕緣材料，電纜具有耐高溫、耐寒、耐油、耐腐蝕以及柔軟耐磨抗拉等特性，電纜可根據用戶需要設計編制加入多芯控制電纜及光纖通訊即制成高壓動力、多芯控制及光纖通訊組合扁平電纜。產品廣泛用于電力、冶金、石油化工、礦山、水泥、船舶工業、港口及移動設備制造等行業。
二、產品執行標準
Q/AT2005-4標準
阻燃性能試驗執行GB12666.5-90規定
三、基本電纜規格及結構參數
移動設備卷筒用6KV高壓扁平電纜
| 型號 | 電壓KV | 電纜規格mm2 | 電纜外型尺寸㎜ | 電纜彎曲半徑㎜ | 電纜參考重量kg/m |
| YJGCFBP | 6 | 3×16+3×16/3 | 67×27 | 540 | 3.0200 |
| YJGCFBP | 6 | 3×25+3×16/3 | 78×29 | 580 | 4.1700 |
| YJGCFBP | 6 | 3×35+3×16/3 | 80×31 | 620 | 4.6850 |
| YJGCFBP | 6 | 3×50+3×16/3 | 92×35 | 700 | 5.9860 |
| YJGCFBP | 6 | 3×70+3×16/3 | 95×37 | 740 | 6.7120 |
| YJGCFBP | 6 | 3×95+3×16/3 | 103×39 | 780 | 8.0120 |
| YJGCFBP | 6 | 4×16 | 85×27 | 540 | 3.8140 |
| YJGCFBP | 6 | 4×25 | 101×29 | 580 | 5.3210 |
| YJGCFBP | 6 | 4×35 | 105×31 | 620 | 5.9850 |
| YJGCFBP | 6 | 4×50 | 118×35 | 700 | 7.5380 |
| YJGCFBP | 6 | 4×70 | 127×37 | 740 | 8.9760 |
| YJGCFBP | 6 | 3×16+1×10 | 84×27 | 540 | 3.8570 |
| YJGCFBP | 6 | 3×25+1×10 | 89×29 | 580 | 4.9640 |
| YJGCFBP | 6 | 3×35+1×16 | 91×31 | 620 | 5.6810 |
| YJGCFBP | 6 | 3×50+1×25 | 113×35 | 700 | 7.2160 |
| YJGCFBP | 6 | 3×70+1×35 | 121×37 | 740 | 8.3180 |
| YJGCFBP | 6 | 3×95+1×35 | 127×39 | 780 | 9.5430 |

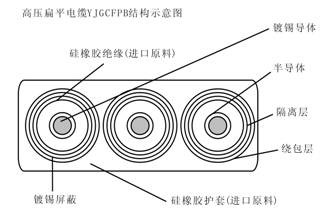

產品結構圖：
