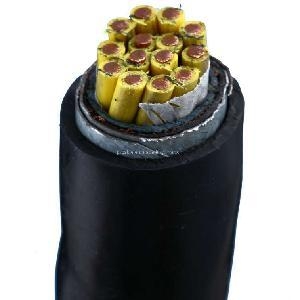

- 商品名稱：無鹵低煙耐火鎧裝電纜
- 添加時間：2019-03-16 10:45:43
- 推薦度：
介紹：
WDZ-KYJY33,WDZN-YJY23,WDZN-KYJYP2-23,WDZ-KYJYP2,WDZN-KYJYP2-23無鹵低煙阻燃耐火鎧裝電纜
執行標準：采用企業標準及參照GB9330-88、GB/T12706-2002
使用特性：
1、電纜長期允許工作溫度90℃
2、電纜敷設溫度不低于0℃
3、推薦彎曲半徑
無鹵低煙阻燃控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
無鹵低煙阻燃電力電纜：單芯電纜彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍。
2、電纜敷設溫度不低于0℃
3、推薦彎曲半徑
無鹵低煙阻燃控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
無鹵低煙阻燃電力電纜：單芯電纜彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍。
無鹵低煙耐火鎧裝電纜電纜型號、名稱：
型號 | 名稱 |
無鹵低煙阻燃電力電纜 | |
WDZ-YJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 電力電纜（也可做鋁芯WDZ-YJLY） |
WDZ-YJY23 | 銅芯交聯聚乙烯絕緣 鋼帶鎧裝 無鹵低煙阻燃 電力電纜（也可做鋁芯WDZ-YJLY23） |
WDZ-YJY33 | 銅芯交聯聚乙烯絕緣 鋼絲鎧裝 無鹵低煙阻燃 電力電纜（也可做鋁芯WDZ-YJLY33） |
WDZN-YJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 耐火電力電纜 |
WDZN-YJY23 | 銅芯交聯聚乙烯絕緣 鋼帶鎧裝 無鹵低煙阻燃 耐火 電力電纜 |
WDZN-YJY33 | 銅芯交聯聚乙烯絕緣 鋼絲鎧裝 無鹵低煙阻燃 耐火 電力電纜 |
無鹵低煙阻燃控制電纜型號名稱：
WDZ-KYJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 控制電纜 |
WDZ-KYJYP | 銅芯交聯聚乙烯絕緣 銅絲屏蔽 無鹵低煙阻燃 控制電纜 |
WDZ-KYJYP2 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜 |
WDZ-KYJYP2-23 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜 |
WDZ-KYJY33 | 銅芯交聯聚乙烯絕緣 細鋼絲鎧裝 無鹵低煙阻燃 控制電纜 |
WDZN-KYJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 耐火 控制電纜 |
WDZN-KYJYP2 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜 |
WDZN-KYJYP2-23 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜 |
名詞術語解釋：
型號 | 額定電壓 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
WZD-KYJY KYJYP | 600/1000V | 2-61芯 | 2-37芯 | 2-14芯 | |||||
WZD-KYJYP2 KYJY33 KYJYP2-23 | 4-61芯 | ||||||||
WDZN-KYJY | 2-61芯 | ||||||||
WDZN-KYJYP2 KYJYP2-23 | 4-61芯 | ||||||||
WDZ-YJY YJLY | 單芯：2.5mm2~500mm2 2、3、4、5、3+1、4+1芯：2.5~300mm2 | ||||||||
WDZ-YJY23 YJLY23 | |||||||||
WDZ-YJY33 YJLY33 | |||||||||
WDZN-YJY YJY23 | |||||||||
WDZN-YJY33 | |||||||||
技術指標：
1、導體直流電阻符合GB/T3956的規定
2、90度絕緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5min絕緣不擊穿
4、無鹵低煙阻燃電纜性能指標：
2、90度絕緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5min絕緣不擊穿
4、無鹵低煙阻燃電纜性能指標：
試驗項目 | 單位unit | 性能要求 | 試驗方法 |
煙密度試驗 最小透光率 | % | 60 | GB/T17651-1998 |
腐蝕性試驗 最小PH值 電導率最大值 | μS/mm | 4.3 10 | GB/T17650.2-1998（idtIEC60754） |
鹵化氫氣體含量 | mg/g | 小于等于5 | GB/T17650.1-1998（idtIEC60754） |
成束試驗 試驗級別 供火時間 每米可燃物總體積 炭化高度 | min L m | A B C 40 40 2 7 3.5 1.5 2.5 2.5 2.5 | GB/T18380.3-2001（替代replace for GB12666.5-90） |
產品規格：
標稱截面mm2 | 0.5 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 |
芯數 | 2-81 | 2-81 | 2-81 | 2-50 | 2-37 | 2-20 | 2-19 | 2-14 | 2-10 |
