- 商品名稱：多芯屏蔽機車電纜-車載電纜
- 添加時間：2019-02-28 09:51:40
- 推薦度：
介紹：

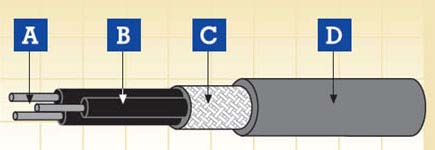

A.導體 B.絕緣 C.屏蔽 D.護套
電纜結構
導體
符合EN 50306-2 標準的鍍錫退火銅絲
絕緣
低煙無鹵(LSZH) 特殊化合物
總屏蔽
鍍錫退火銅絲
外護套
低煙無鹵(LSZH) 特殊化合物 (S1 & S2)
導體
符合EN 50306-2 標準的鍍錫退火銅絲
絕緣
低煙無鹵(LSZH) 特殊化合物
總屏蔽
鍍錫退火銅絲
外護套
低煙無鹵(LSZH) 特殊化合物 (S1 & S2)
電氣及機械性能
| 電壓 | 300/500 V |
| 導體最高額定溫度 | 120℃ /150℃ ( 固定安裝) |
| 允許最低環境溫度 | -25℃ /-40 ℃ ( 固定安裝) |
| 最小彎曲半徑 | 10 倍最大外徑 |
化學及環境特性
| EN 60684-2 | 無氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
車載系統應用的防火性能
| EN 50306-2 | 危險等級 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等級 1/2/3/4 |
| BS 6853 | 室內應用 1a, 1b, II; 室外應用 1a, 1b, II |
| NF F 16-101 | FO |
車載系統應用的防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 單根絕緣電線( 電纜) 垂直火焰傳播測試 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束電線( 電纜) 火焰傳播測試 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 煙密度測試 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 無鹵測試 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 氣體腐蝕性測試 ( 酸度 & 傳導性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指數測試 |
| NFF 16101; NFF 63808; BS6853 | 煙指數測試 |
FRL-TW-05M-OS 300/500 V
| 芯數 x 導體截面積 | 最小平均護套厚度 | 線纜外徑 | 重量 | |
| 最小 | 最大 | |||
| n x mm2 | mm | mm | mm | kg/km |
| 2 x 0.5 | 0.20 | 3.5 | 4.3 | 30 |
| 3 x 0.5 | 0.20 | 3.7 | 4.5 | 30 |
| 4 x 0.5 | 0.20 | 4.0 | 5.0 | 40 |
| 2 x 0.75 | 0.20 | 3.9 | 4.7 | 30 |
| 3 x 0.75 | 0.20 | 4.0 | 5.0 | 40 |
| 4 x 0.75 | 0.20 | 4.5 | 5.5 | 60 |
| 2 x 1 | 0.20 | 4.2 | 5.2 | 40 |
| 3 x 1 | 0.20 | 4.5 | 5.5 | 55 |
| 4 x 1 | 0.20 | 5.0 | 6.0 | 70 |
| 2 x 1.5 | 0.20 | 5.1 | 6.1 | 60 |
| 3 x 1.5 | 0.20 | 5.4 | 6.4 | 80 |
| 4 x 1.5 | 0.20 | 6.0 | 7.0 | 100 |
| 2 x 2.5 | 0.20 | 6.4 | 7.4 | 90 |
| 3 x 2.5 | 0.20 | 6.8 | 7.8 | 120 |
| 4 x 2.5 | 0.20 | 7.5 | 8.5 | 140 |
