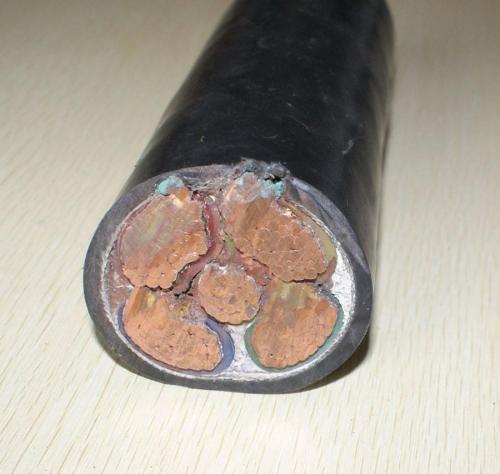

- 商品名稱：YJV22-0.6/1KV-4*185+1*95鎧裝交聯電纜參數表
- 添加時間：2019-03-08 08:45:47
- 推薦度：
介紹：
交聯聚乙烯絕緣、聚氯乙烯護套鋼帶鎧裝電力電纜技術參數表設計型號： YJV22 1kV
技術參數：見下表
| 序號 | 項 目 名 稱 | 單 位 | 內 容 | 備 注 |
| 1 | 電纜型號 | - | YJV22 | |
| 2 | 額定電壓 | kV | 1 | |
| 3 | 導體 | - | ||
| 3.1 | 芯數χ標稱截面 | mm2 | 4*185+1*95 | |
| 3.2 | 導體結構 | mm | 185mm2：37/2.54 95mm2：19/2.54 | |
| 3.3 | 材料 | 無氧銅 | ||
| 4 | 絕緣 | |||
| 4.1 | 材料 | 交聯聚乙烯絕緣料（XLPE） | ||
| 4.2 | 標稱厚度 | mm | 185mm2：2 25mm2：1.0 | |
| 4.3 | 交聯方式 | 硅烷溫水化學交聯工藝 | ||
| 4.4 | 絕緣線芯火花試驗（不少于0.2秒） | kV | 0.5<δ≤1.0 mm 6 kV 1.0<δ≤1.5 mm 10 kV 1.5<δ≤2.0 mm 15 kV | |
| 4.5 | 絕緣線芯著色 | 符合GB6995-1986標準要求 | ||
| 5 | 填充及成纜 | |||
| 5.1 | 成纜節距長度 | ≤電纜外徑的35倍 | ||
| 5.2 | 填充材料 | 非濕性填充料 | ||
| 6 | 繞包層 | |||
| 6.1 | 材料 | 適應電纜要求 | ||
| 6.2 | 無紡布帶層數χ厚度 | mm | 2χ0.20 | |
| 7 | 內襯層 | |||
| 7.1 | 材料 | PVC | ||
| 7.2 | 繞包層數×厚度 | mm | 2*0.30 | |
| 符合GB/T12706.1.7-2002標準要求 | ||||
| 8 | 鎧裝層 | |||
| 8.1 | 材料 | 鍍鋅鋼帶 | ||
| 8.2 | 鋼帶厚度 | mm | 0.30、0.50 | |
| 8.3 | 繞包層數×厚度 | mm | 2×0.30、2×0.50 | |
| 8.4 | 繞包方式/重疊率 | 重疊繞包/≥50% | ||
| 9 | 外護套 | |||
| 9.1 | 材料 | 阻燃聚氯乙烯護套料 | ||
| 9.2 | 標稱厚度 | mm | 2.0 | |
| 9.3 | 外護套后成品電纜外徑 | mm | 52 | |
| 9.4 | 電纜計算重量 | kg/km | 2518 | |
| 10 | 最小彎曲半徑 | mm | ≥15D（D為電纜外徑） | |
| 11 | 導體允許最高溫度 | |||
| 正常運行 | ℃ | 90 | ||
| 短路狀態（不超過5秒） | ℃ | 250 | ||
| 12 | 20℃最大導體直流電阻 | Ω/km | 50mm2：0.387 25mm2：0.727 | |
| 13 | 5min工頻耐壓試驗 | kV | 3.5 | 不擊穿 |
| 14 | 電纜阻燃性能 | 符合GB/T18380規定要求 | ||
| 15 | 產品結構示意圖 | 見附錄A | ||
| 16 | 電纜最大供貨長度 | m | 合同雙方協商確定 |
